Recherche de fuite sur une conduite forcée acier de 800 mm sur 7 km
Une conduite forcée en acier Ø 800 mm, longue de 7 kilomètres pour 450 mètres de dénivelé, alimente une usine de production d'électricité à Saint-Étienne-de-Tinée (06). Les essais de pression montraient une chute de 45 à 43 bars. Grâce à la corrélation acoustique, la fuite a été localisée puis confirmée au terrassement le jour même.
Le contexte
- Conduite posée sous un chemin de montagne, avec barrage et prise d'eau au sommet.
- Pression qui se stabilise à 43 bars pendant 3 jours : la fuite se situe à une cote d'environ 20 m sous la prise d'eau.
Le matériel
Le corrélateur Secorr 300 de Sewerin : capteurs de vibrations à très haute sensibilité et traitement du signal par transformée de Fourier, piloté par ordinateur. Les capteurs aimantés sont posés directement sur la conduite, à des intervalles de 250 à 420 mètres.
Les tirs de corrélation
TirPointsDistanceRésultatTest1 – 2300 mTest bruit de pompe OK11 – 2300 mRAS22 – 3251 mFuite à ~132 m du point 233 – 4282 mRAS44 – 5420 mRAS55 – 6392 mRAS66 – 7282 mRAS77 – 8276 mRAS
L'analyse
Un seul tronçon fuyard, entre les points 2 et 3 (248,5 m à l'odomètre), cohérent avec la mesure de pression. Une seconde corrélation a confirmé la fuite. Le filtrage logiciel et plus de 500 cycles de calcul ont nettement affiné le pic. Marquage au sol à 132-133 m du capteur du point 2.

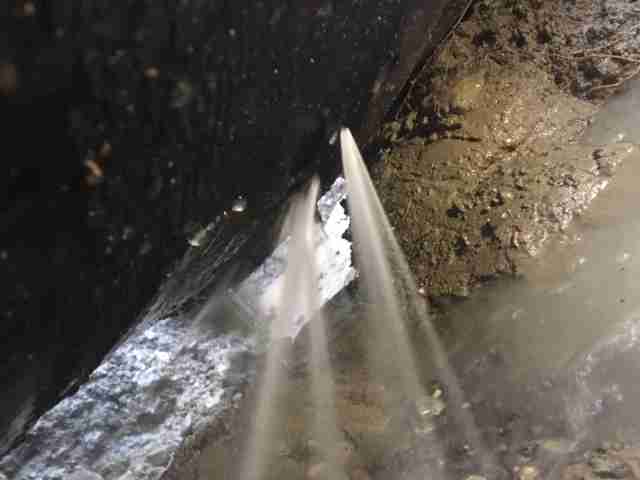

Terrassement : fuite trouvée
Terrassement décidé sur place, le jour même, par l'entreprise de travaux : présence d'eau sous la conduite. Conduite à 1,80 m de profondeur, génératrice supérieure à 1 m. Attention : un câble 20 000 volts passe au-dessus de la conduite.
Questions fréquentes
Qu'est-ce qu'une conduite forcée ?
C'est une canalisation sous haute pression qui amène l'eau d'une prise en altitude vers une usine hydroélectrique.
Jusqu'à quelle distance la corrélation acoustique fonctionne-t-elle ?
Sur une conduite métallique, les capteurs peuvent être espacés de plusieurs centaines de mètres, ici jusqu'à 420 m.
Pourquoi multiplier les cycles de calcul ?
Plus de cycles et un filtrage adapté renforcent le pic de corrélation et améliorent la précision de la localisation.
